正航小编为你解析氙灯试验箱求解进程

文章出处: 责任编辑:网络编辑 发表时间:2015-12-10

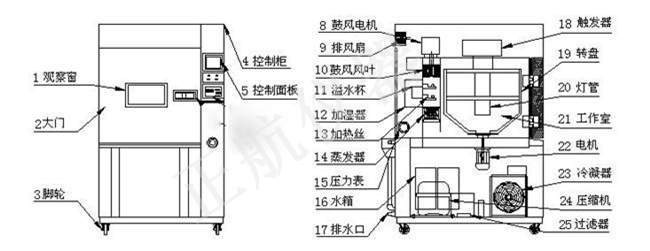

正航仪器氙灯试验箱详细图

♤ 大家挑氙灯试验箱默许的直接解法,它只寻求解析的安稳性,并不着重求解的速度,并且对核算机的内存请求不高,在求解器处理每个单元时,一起进行全体矩阵的组集和求解。
♤ 在进行数值模仿时,存在着残次网格及活动景象自身不安稳等要素,有必要采纳办法进步收敛性,使求解到达安稳。AN SYS程序供给的常用工具有松懈系数、惯性松懈、人工粘性、速度限值和面积积分阶次等。
♤ 松懈系数(FLD队25)的值是介于0和1之间的小数,它表明旧成果与附加在旧成果上构成的新成果的近来一次核算值之问的改变量。
♤ 选用小的松懈系数可减小解的振动,进步安稳性,但会致使收敛速度下降,迭代次数添加,所以可在初始迭代核算中,选用小的松懈系数来减小不适当的初始值导致的核算不安稳,当迭代必定次数后,将以上成果作为初始值持续迭代时,可取较大的松懈系数以进步收敛速度。
♤ 模仿中速度项松懈系数、压力项系数(PRES)、湍流松懈系数(EN KE)的取值根据A NSY S软件给出的规范值。
▶ 当求解进程中发作舍人差错时,惯性松懈(FLDAT A 26)就可能对成果产生影响,它以所加项分母的方式呈现,值越小,所起的效果越大。
▶ 人工粘性(V Isc)用在梯度较大的区域以平抑速度解,它有助于可压缩疑问的收敛,也有助于对有散布阻力的不行压缩疑问的速度解进行平抑。
▷ 模仿中动量(M OM E)、压力(P砥强)和涡流(TU RB)的惯性松懈、温度惯性松懈及人工粘性(V ISC)的取值参照。
▷ 关于不行压缩疑问,应使人工粘性的幅值与有用粘性的幅值处于一样的数量级。程序中默许的用于核算单元面积积分的阶次是单点积分,关于轴对称疑问,该值设为2,这么可使富含反常形状单元的疑问收敛到更准确的解。
▷ 在FLO TRA求解进程中,程序在每一次整体迭代里对每一个自由度核算出一收敛监测量。包含:速度(Ⅵ(、V Y、v z)、压力(PI也S)、温度(TEM P)、湍活动能(EN K E)和动能耗散率(EN DS)。
▷ 在批处理或交互式运转进程中,当求解进行时,程序的图形求解盯梢GST功能将实时显示出所核算的收敛监测量。图4为本模仿进行稳态图3惯性松懈系数的取值C um ulative lnterati o n N um ber侧求解时的GST图形。
后处理:
▷ 后处理是将核算所得的成果可视化。AN SYS有2个后处理器:❶通用后处理器,它只能观看全部模型在某一时刻的成果;❷时刻进程后处理器,可观看模型在不一样时刻的成果。这篇文章选用通用后处理器进行求解。
▷ 图5为的管路内的流体流线图,大家能够更改其参数,如改动水泵的泵人流量或改动管路直径巨细,即改动进口速度的值,得出不一样流量下的流线图和喷淋管路中各个喷嘴出口流体流速的径向散布曲线图,进而对比各个喷嘴的流速是不是均匀。
▷ AN SYS软件具有较强的后处理功用,经过数值核算,对核算成果进行后处理后可得到喷淋管路中各个喷嘴出口处流体流速的径向散布曲线图。
♦ 图中横坐标为测点在喷嘴出口横截面上所在方位的相对半径,纵坐标为该点的轴向速度。
