5恒温恒湿试验箱用往复式压缩机的品种及型式

文章出处: 责任编辑:网络编辑 发表时间:2016-02-20

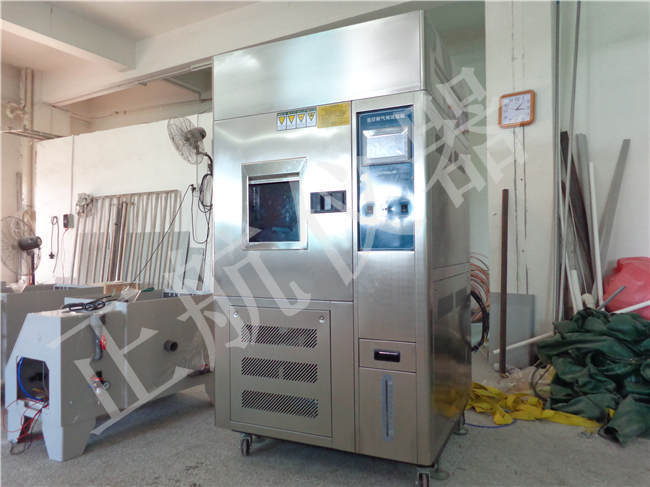

 东莞正航仪器氙灯试验箱图
氙灯试试验箱用往复式压缩机又称活塞式压缩机,品种和型式较多,并且有多种不一样的分类办法多见的有下列几种:
◆ 按制冷量的巨细分
♦ 依照中国国标GB10871-89、Gb10874-89规则,配用电动机功率≥0.37 kW、气缸直径<70mm的为小型;气缸直径为70~170 mm的为中型。
♦ 国产多缸新系列产品均归于中小型压缩机,大型的多为非系列产品例如8AS25型制冷压缩机,其气缸直径为250 mm,当蒸腾温度为-15℃、冷凝温度为30℃时,制冷量约为1160 kW。
◆ 按压缩机的级数分类
♦ 可分为单级和多级(通常为两级)压缩单级压缩即制冷剂氙灯由蒸腾压力到冷凝压力只经过一次压缩,因而适用于进、排气压力比不太大的场合;两级的需经过两次压缩来完结。通常两级制冷压缩可由两台压缩机来完成,也可由一台来写成后者称为单机双级制冷压缩机。
◆ 按电动机与压缩机的组合型式分类
♦ 可分为敞开式与封闭式两种其间封闭式又可分为半封闭式和全封闭式两种型式。
敞开式曲轴的输入端伸出机体,压缩机和电动机分为两体,之间用联轴器或传动带相连接传动。
♦ 这需要在曲轴伸出端设置轴封,以避免制冷剂的走漏和外界空气的进入多应用于制冷量较大的场合NH3、制冷量骗局的氟里昂压缩机多为敞开式。
♦ 半封闭式的机体和电动机外壳联成一体,构成一密闭的机身,但为维修活塞和气阀便利起见,把气缸盖制成能够拆开的这种型式不需要轴封设备,所以封闭性好。
♦ 全封闭式的同上,但壳体的接缝在出厂时训焊牢,平常不能拆开这么减轻了压缩机的分量,并且不需要轴封设备但因为不易拆开,修补不方便,因而对机器零部件的加工和安装质量请求较高。
♦ 全封闭式的因为电动机在气态制冷剂中作业,所以请求电动机的绕组有必要选用耐制冷剂腐蚀的漆包线制成。
♦ 此外,不宜选用有爆破风险的制冷剂,所以,均为氟里昂按气缸的安置型式分类:对敞开式与封闭式可分为卧式、立式和视点式三品种型。
♦ 卧式的气缸轴线呈水平,这种型式在大型制冷机中较为多见,在全封闭式的也有选用的。
其制冷量大,转数低(n=200~300 r/min),资料耗费大,占地面积大;立式的气缸轴线笔直安置,考虑到压缩机构造的压凑性、作业平稳性及振荡的巨细,以双缸直立式为多见型式。
♦ n<750 r/min度式的气缸轴线呈必定的夹角安置,有V型、W型和S型(扇形)等之分。V型有2缸和4缸;W型有3缸和6缸;S型能够有4缸和8缸。
♦ 视点式安置能够使压缩机构造压凑,体积和占地面积小、转数高、噪音和振荡小、作业平稳等,因而为现代中小型高速多缸压缩机所广泛选用。
♦ 全封闭的汽缸水平安置,有1、2、3、4缸;汽缸的安置有单列式(1缸)、并列式(B)(2缸)、V式(2缸),Y式(3缸)和X式(4缸)按氙灯在气缸内的活动状况分类:可分为顺流式和逆流式。
♦ 顺流式;作业原理:机体由曲轴箱、气缸体和气缸盖三有些构成。曲轴箱内装有曲轴,经过连杆机构股动活塞在气缸内进行往复运动活塞为一空心的圆柱体,它的内腔与进气管相通,进气阀设置在活塞顶部。
♦ 活塞向下移动时,低压气体从活塞顶部自下而上进入气缸;活塞向上运动时,缸内气体被压缩,并从上部排出气缸能够看出,气缸内气体是由下向上顺着一个方向活动,故称为顺流式。
♦ 长处:制冷剂氙灯在气缸中的温度、比容改变小;缺陷:活塞上有阀门,使得分量↗,长度↗,使转数↘,在一样的制冷量下分量体积都添加不少,故现在在空调制冷设备中不再运用。
♦ 逆流式:作业原理:进、排气阀都设置在气缸的顶部。
♦ 活塞下移,制冷剂氙灯从顶部的一侧或附近进入气缸;活塞上移,压缩氙灯从气缸顶部排出制冷剂吸入和排出的道路相反,所以称为逆流式。
♦ 长处:活塞尺度小、分量轻,转数高,通常为1000-1500,也有高达3500的现在,中国中小型活塞式制冷压缩机的系列产品为高速多缸逆流式压缩机。
♦ 据气缸直径有5个系列,直径分别为:50、70、100、125、170mm,再配有不一样缸数,共构成22种标准,以满意对不一样制冷量的请求。
